CÁCH LẮP ĐẶT VÀ ĐIỀU CHỈNH VAN TIẾT LƯU KHO LẠNH

Cách lắp đặt Van tiết Lưu :

Bước 1 : Kiểm tra van tiết lưu xem có đầy đủ các bộ phận như thân van, bóng cảm biến, kim van có bình thường không?

Bước 2 : Kết nối van tiết lưu với đường ống cấp dịch ( nằm sau van điện từ ) và trước khi vào dàn lạnh.

Bản vẽ nguyên lý hoạt động

Bước 3: Gắn bóng cảm biến tại vị trí đường ống ra khỏi dàn lạnh, lưu ý khi gắn bóng cảm biến  phải dùng lá đồng kèm theo để kẹp van tiết lưu làm sao bóng cảm biến được tiếp xúc tốt với mặt ống gas lạnh.

Bước 4 : Kết nối đường ống tín hiệu của van tiết lưu với đường ống ra của dàn lạnh sát với vị trí đặt bóng cảm biến.

Lưu ý : Khi lắp đặt tùy vào loại van dùng tán đồng hay hàn mà ta sử dụng biện pháp khác nhau, trong quá trình lắp đặt không được làm xì bóng cảm biến và biến dạng kim van,…

Cách điều chỉnh van tiết lưu :

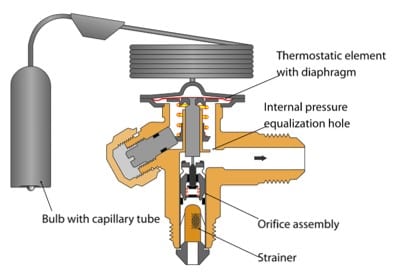

Cấu tạo van tiết lưu

Điều chỉnh van tiết lưu chính là điều chỉnh Superheat ( độ quá nhiệt ) hơi hút về máy nén, việc này vô cùng quan trọng vì nó ảnh hưởng đến tuổi thọ của máy nén, nếu chỉnh không đúng sẽ làm cho máy nén chạy bị quá nhiệt hoặc ngập lỏng gây hư hỏng máy nén.

Độ quá nhiệt hơi hút ( Superheat ) cho VTL được quy định như sau:

7⁰C < Superheat < 10⁰C

Ví dụ : Một hệ thống lạnh sử dụng môi chất R404a, sử dụng VTL TES 2, các thông số đo được như sau:

Nhiệt độ T₁ = - 15⁰C ( Nhiệt độ đo tại đầu ra của dàn lạnh )

Áp suất P₀ = 2 bar, tra bảng thông số gas R404a ta được nhiệt độ T₀ = -30⁰C

Vậy Superheat = -15 – ( -30 ) =  15⁰C

Như vậy Superheat đang lớn hơn giá trị cho phép, chúng ta phải điều chỉnh và theo dõi để Superheat nằm trong giới hạn cho phép.
