Bình Tách Lỏng – Giải Pháp Ngăn Ngập Dịch Máy Nén Hiệu Quả

1. Bình tách lỏng là gì?

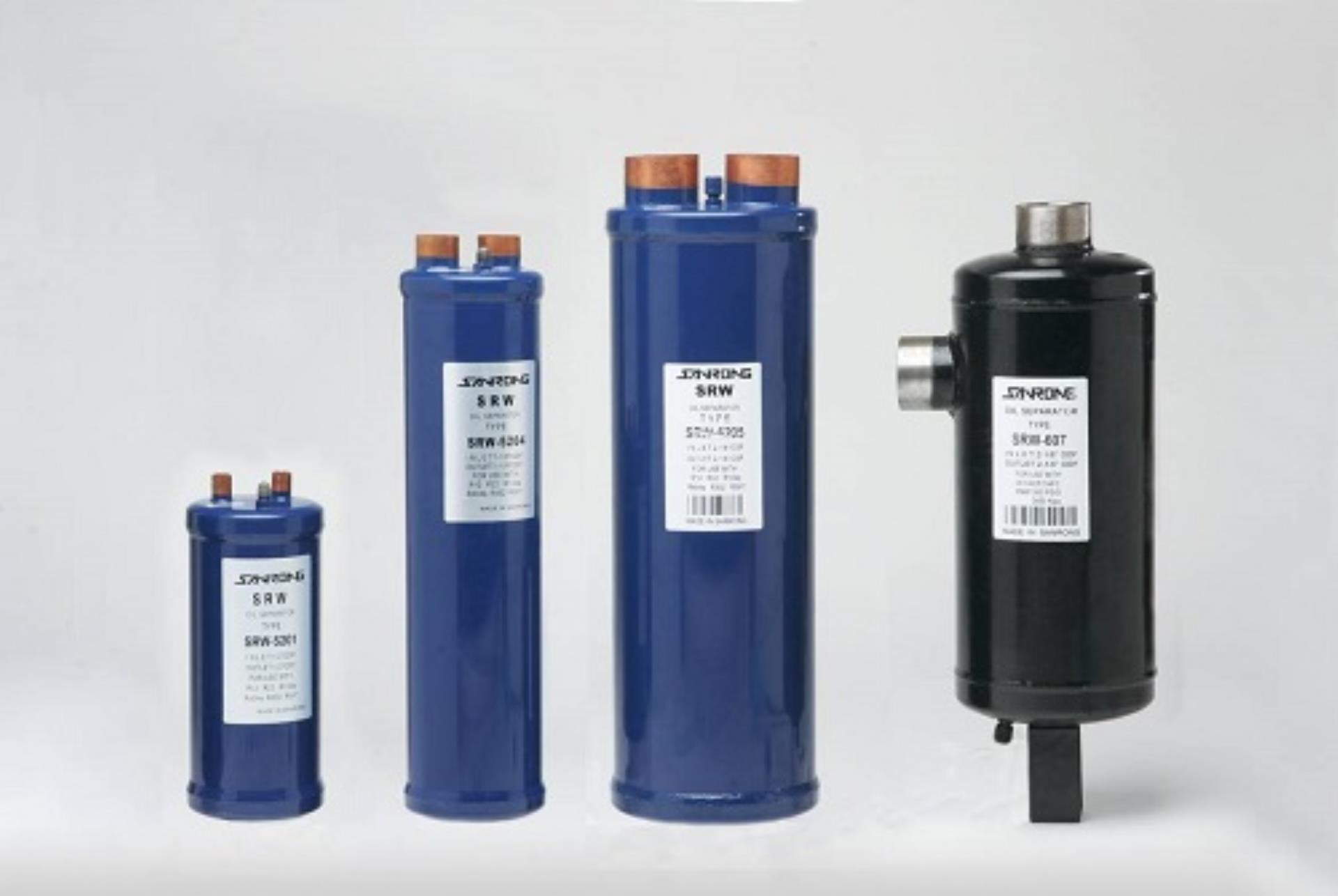

Bình tách lỏng là thiết bị được lắp đặt trên đường ống hút, ngay trước máy nén. Nhiệm vụ chính của nó là ngăn môi chất lạnh dạng lỏng lọt vào buồng nén, đảm bảo máy nén chỉ hút hơi gas như thiết kế.

2. Cấu tạo của bình tách lỏng

- Đường môi chất lạnh: Kết nối từ bình chứa thấp áp đến thiết bị bay hơi

- Đường máy nén hút: Đường dẫn hơi đã được tách lỏng trở về máy nén

- Đương hồi dầu: Đường dẫn dầu về bình tập trung dầu

- Lá chắn lỏng: Các tấm chắn giúp ngăn các giọt lỏng không bị cuốn theo dòng hơi

- Bình tách lỏng: Thân bình chứa môi chất lạnh

- Lỏng môi chất lạnh: Chứa lỏng đã được tách ra từ hơi

- Bẩy dầu: Thiết bị giúp thu hồi dầu từ bình

- Van một chiều: Ngăn chặn dòng chảy ngược của môi chất

- Công tắc phao: Kiểm soát mức dịch bên trong bình

- Đường về bình hồi lưu lỏng: Đường dẫn lỏng đã được tách ra quay về hệ thống.

3. Nguyên lý hoạt động

Bình tách lỏng hoạt động tách gas lỏng lẫn hơi ra theo nguyên tắc giảm động năng và trọng lực. Gas lạnh dạng hơi lẫn dạng lỏng trước khi vào bình có động năng lớn, sau khi đi vào bình tách lỏng theo đường cong hoặc xoắn ốc sẽ giảm động năng rất nhiều. Gas lỏng dạng hơi phía trên sẽ được máy nén hút vào qua đường ống gas hơi của bình tách lỏng

Các chức năng của bình tách lỏng:

• Tách gas lỏng khỏi gas hơi nước trước khi vào máy nén. Chứa các cặn bã trong đường ống như mạt sắt,… để tránh những vật thể này vào máy nén làm hỏng máy nén.
• Chứa gas lỏng của hệ thống khi hệ thống lạnh gặp những sự cố như: Hệ thống bị xì gas, cần di dời dàn ngưng tụ, dàn bay hơi, thay van.. thì có thể nhốt gas để hạn chế gas thất thoát, giảm chi phí bảo trì

Nguyên lý tách lỏng

• Giảm tốc độ dòng hơi: Khi dòng hơi với tốc độ cao ( 15-18 m/s cho NH3, 12-15 m/s cho Freon) đi vào bình, tốc độ sẽ giảm đột ngột xuống khoảng 0.5-1,0 m/s. Sự giảm tốc này làm giảm động năng của các giọt lỏng, khiến chúng rơi xuống đáy bình
• Thay đổi hướng chuyển động: Dòng môi chất không đi thẳng vào bình mà thường được dẫn theo những góc nhất định, giúp tăng cường hiệu quả tách lỏng
• Sử dụng các tấm chắn: Các tấm chắn trong bình giúp ngăn các giọt lỏng. Khi dòng môi chất va vào các vách chắn, giọt lỏng mất động năng và rơi xuống đáy
• Kết hợp với hồi nhiệt: Môi chất trao đổi nhiệt sẽ bốc hơi hoàn toàn trước khi vào máy nén.

4. Lợi ích khi lắp bình tách lỏng

- Ngăn chặn ngập dịch máy nén

- Bảo vệ chi tiết cơ khí: tránh va đập, mài mòn, gãy vỡ

- Tăng tuổi thọ máy nén, giảm chi phí sửa chữa

- Duy trì hiệu suất kho lạnh ổn định

5. Lưu ý khi lắp đặt và bảo dưỡng

- Chọn duung tích bình tách lỏng phù hợp với công suất máy nén

- Lắp trên đường hút, gần máy nén nhất có thể

- Đảm bảo hướng lắp đúng chiều mũi tên chỉ dòng chảy

- Kiểm tra định kỳ, vệ sinh và xả dầu lẫn trong môi chất

Kết luận

Bình tách lỏng là giải pháp an toàn và hiệu quả để ngăn ngập dịch máy nén trong hệ thống kho lạnh. Việc đầu tư thiết bị này không chỉ giúp bảo vệ máy nén mà còn tiết kiệm đáng kể chi phí vận hành và sửa chữa về lâu dài.

Liên hệ RAME để được tư vấn lắp đặt bình tách lỏng và giải pháp bảo vệ máy nén tối ưu.
